NAPĘDY DO BRAM GARAŻOWYCH NOVOMATIC

Do bram segmentowych i uchylnych, montaż podsufitowy

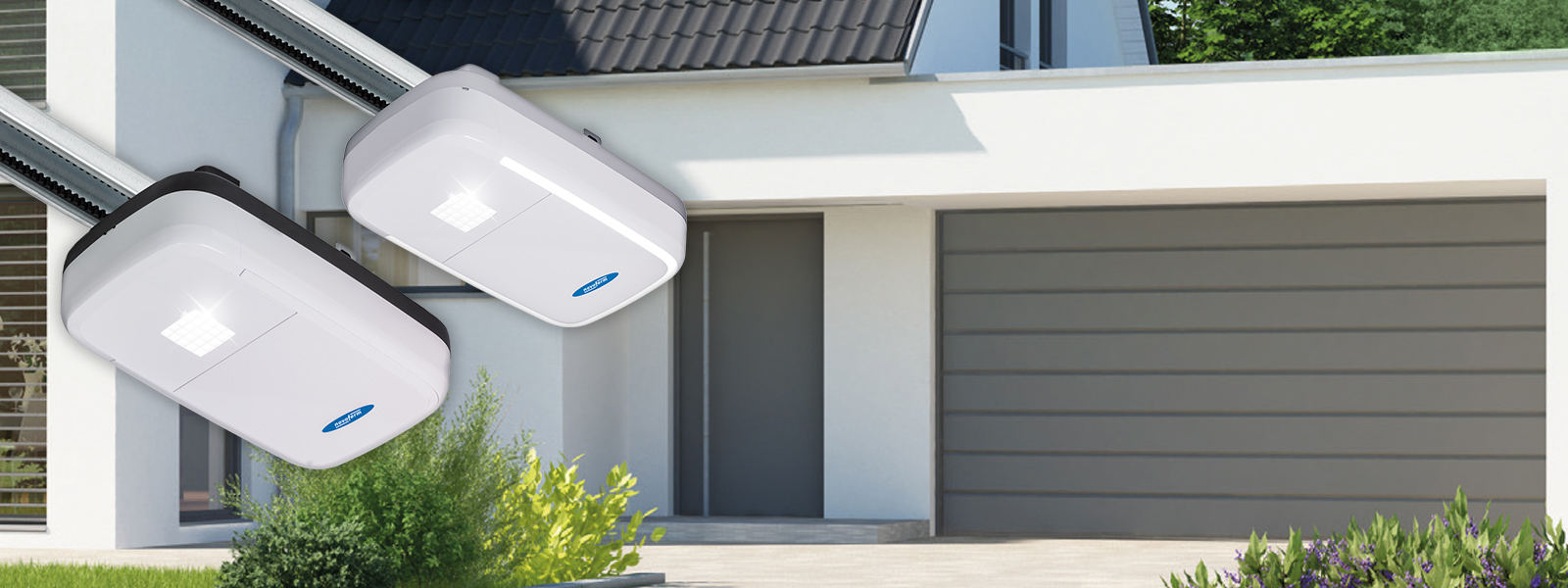

Nowe napędy do bram garażowych Novomatic 443 oraz Novomatic Speed typ 573 S odświeżają linię produktową Novomatic. Wyróżniają się jasnym i energooszczędnym oświetleniem LED, większą liczbą inteligentnych możliwości podłączeń oraz nowoczesnym, innowacyjnym designem. Napędy Novomatic przeznaczone są do bram segmentowych i uchylnych marki Novoferm, a także do modernizacji bram innych producentów. Dzięki montażowi podsufitowemu zajmują niewiele miejsca i doskonale prezentują się w każdej przestrzeni garażowej.

Szczególnie ważne:
Napędy są kompatybilne z systemami Smart Home – to czynnik komfortu, którego nie powinno zabraknąć w żadnym nowoczesnym domu.

Napędy Novomatic / kompatybilne z systemami Smart Home
Elektryczne napędy do bram garażowych „Novomatic” są przeznaczone do bram segmentowych i uchylnych. Mogą być stosowane w nowym budownictwie, podczas renowacji oraz do późniejszej automatyzacji już istniejących bram. Napędy wyróżniają się nowoczesnym designem, energooszczędnym oświetleniem LED oraz – w zależności od wersji – kompatybilnością z systemami Smart Home, umożliwiającą sterowanie za pomocą aplikacji. Oferują także wiele innych funkcji podnoszących komfort użytkowania.

Funkcje dopasowane do każdego zastosowania
Napędy Novomatic są dostępne w wersjach przeznaczonych do różnych zastosowań – zarówno do garaży prywatnych, jak i garaży zbiorczych oraz podziemnych. W zależności od typu i przeznaczenia, napędy wyposażone są w specjalne funkcje.
Model Novomatic Speed typ 573 S z funkcją szybkiego biegu otwiera bramy nawet do 50% szybciej w porównaniu z tradycyjnymi napędami.

Montaż sufitowy i bezpieczeństwo
Napędy Novomatic do bram segmentowych i uchylnych montowane są pod sufitem garażu. Bramę uchylną Novoferm można połączyć z napędem Novomatic 443, trzypunktowym ryglowaniem oraz dopasowaną prowadnicą (BDIP, tworząc kompletny zestaw do garaży pojedynczych).
Dzięki temu wszystkie elementy można konstrukcyjnie dopasować tak, aby montaż był prosty, a jednocześnie zapewniona była maksymalna funkcjonalność, bezpieczeństwo i długa żywotność całego systemu.

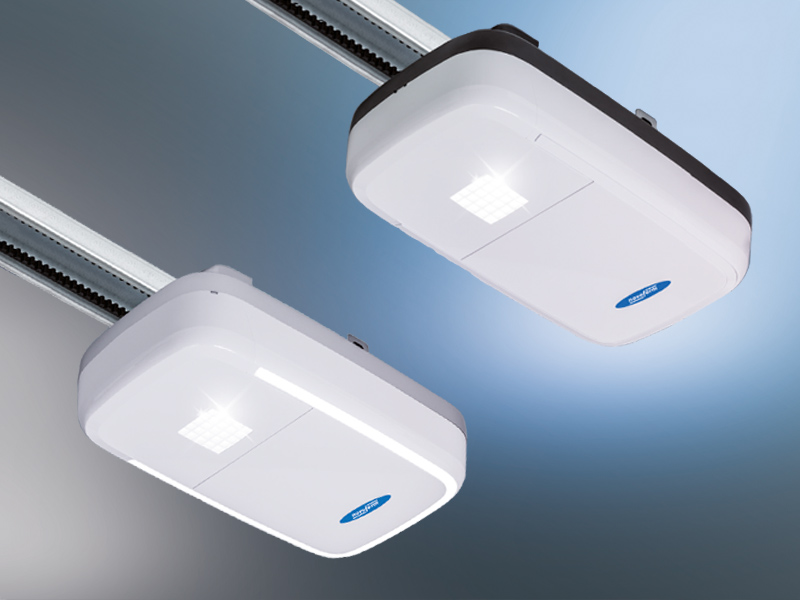

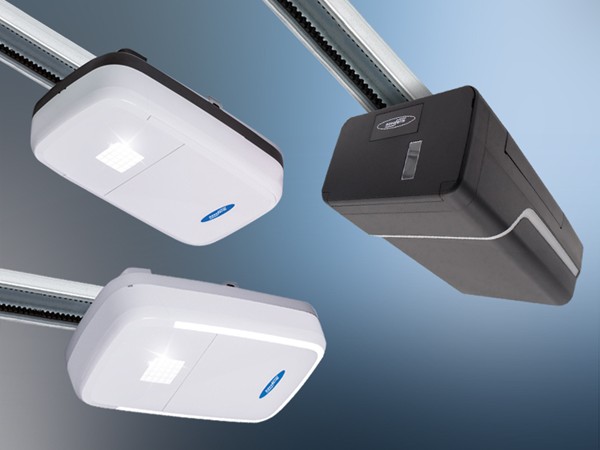

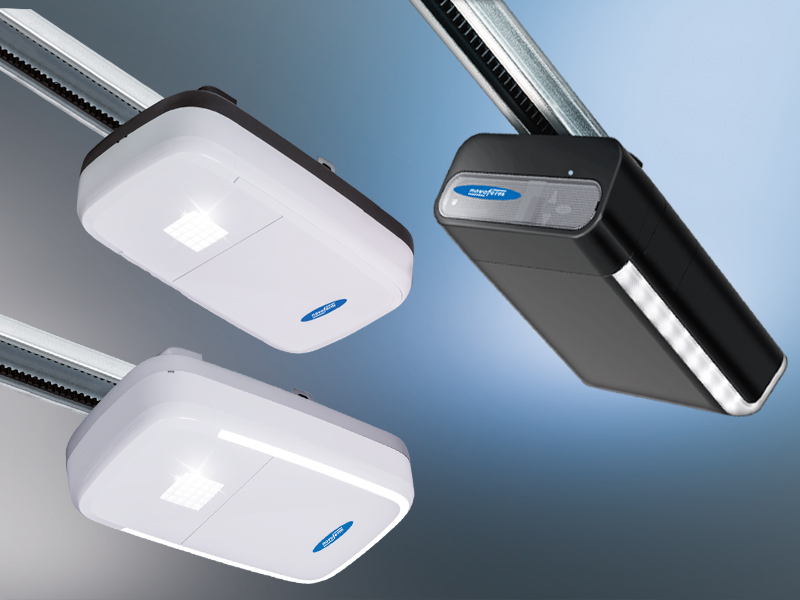

PRZEGLĄD NAPĘDÓW NOVOMATIC

Dopracowana technologia zasługuje na nowoczesną obudowę. Nowa generacja napędów Novoferm do bram segmentowych i uchylnych prezentuje się nowocześnie, modnie i wyznacza trendy stylistyczne.

Napędy Novomatic szczególnie dobrze współpracują z typami bram Novoferm, a także doskonale nadają się do modernizacji i doposażenia bram innych producentów.

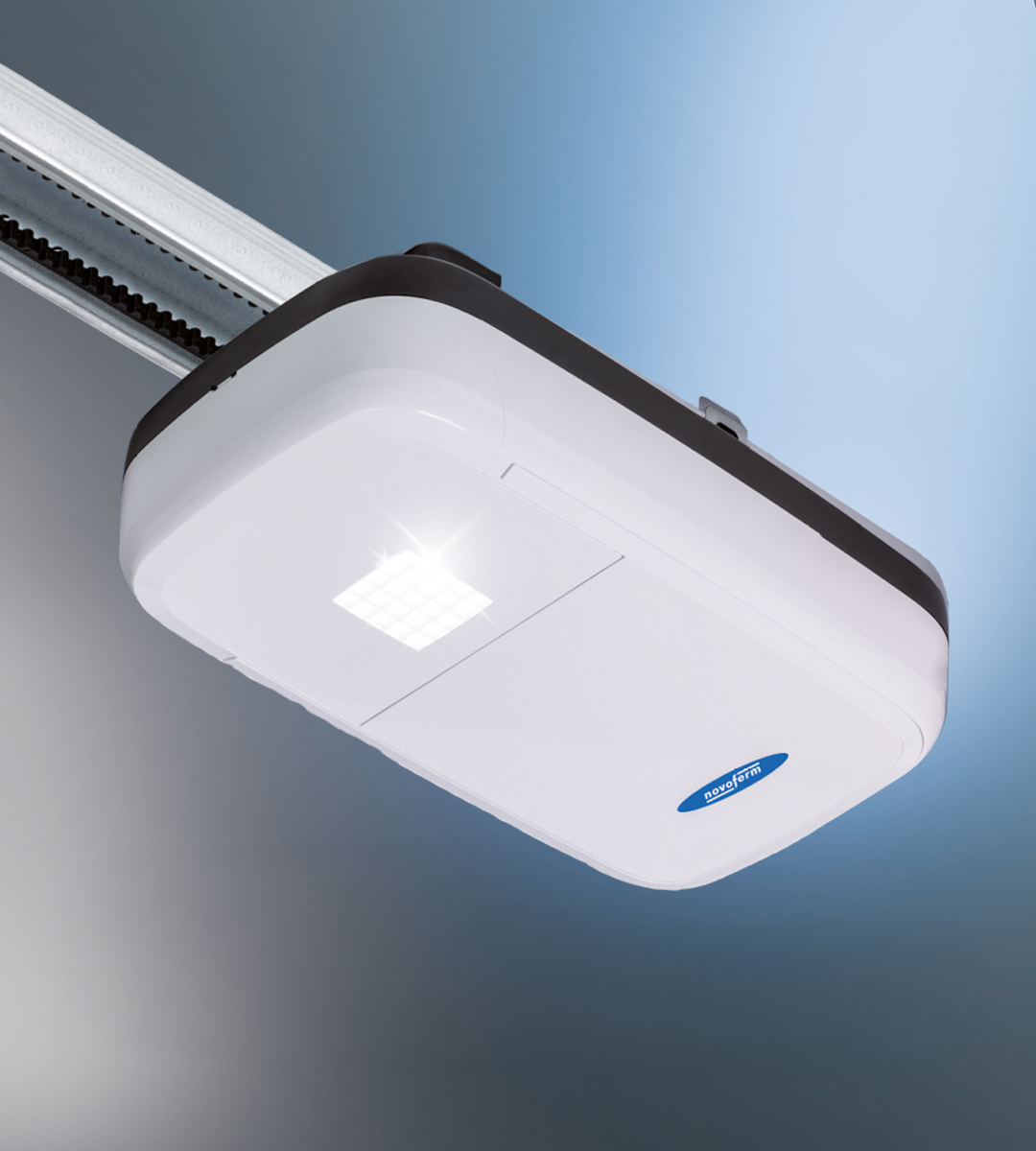

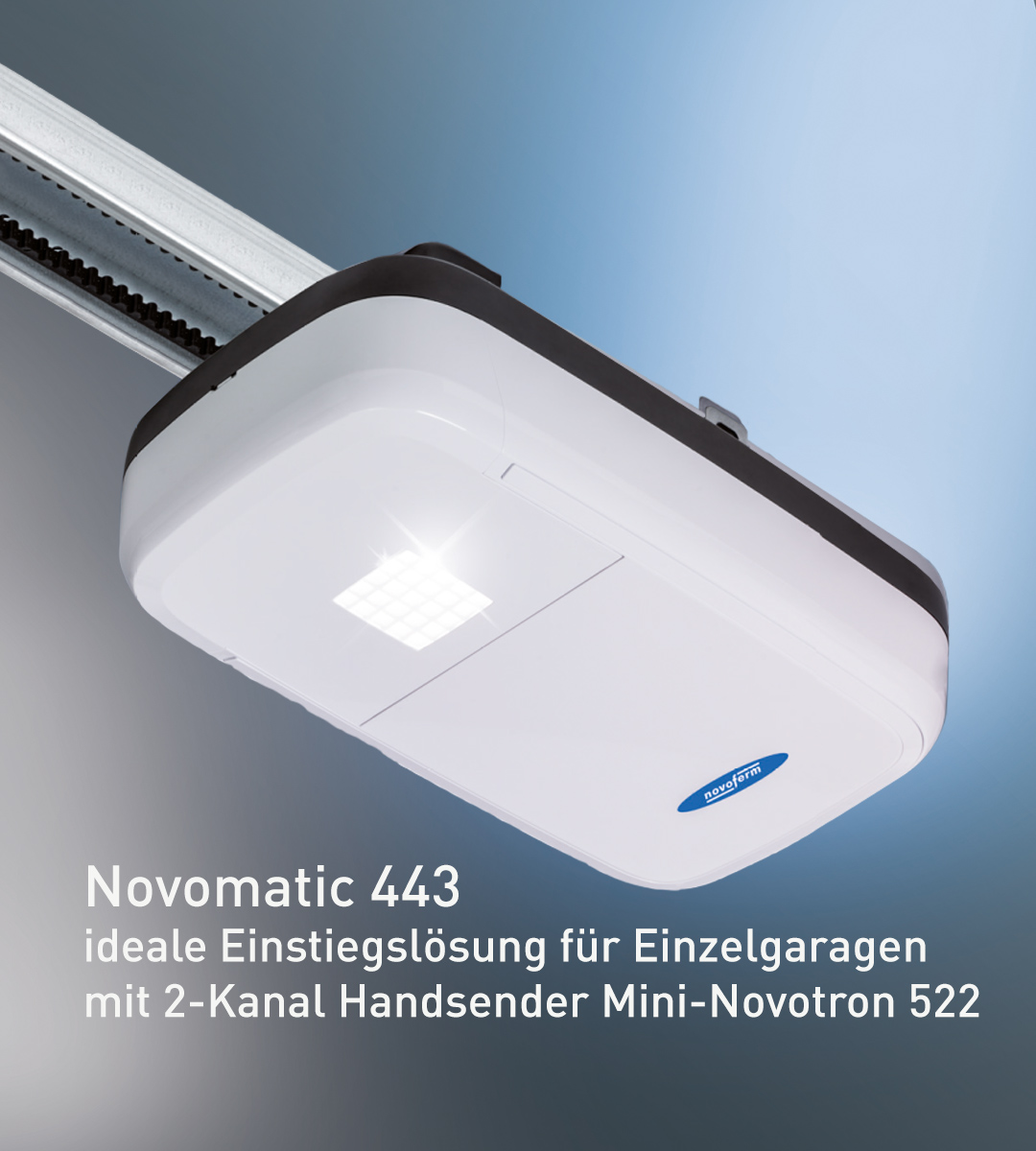

Novomatic 443 – idealne rozwiązanie podstawowe do garaży jednostanowiskowych, z podstawowymi funkcjami automatyzacji.

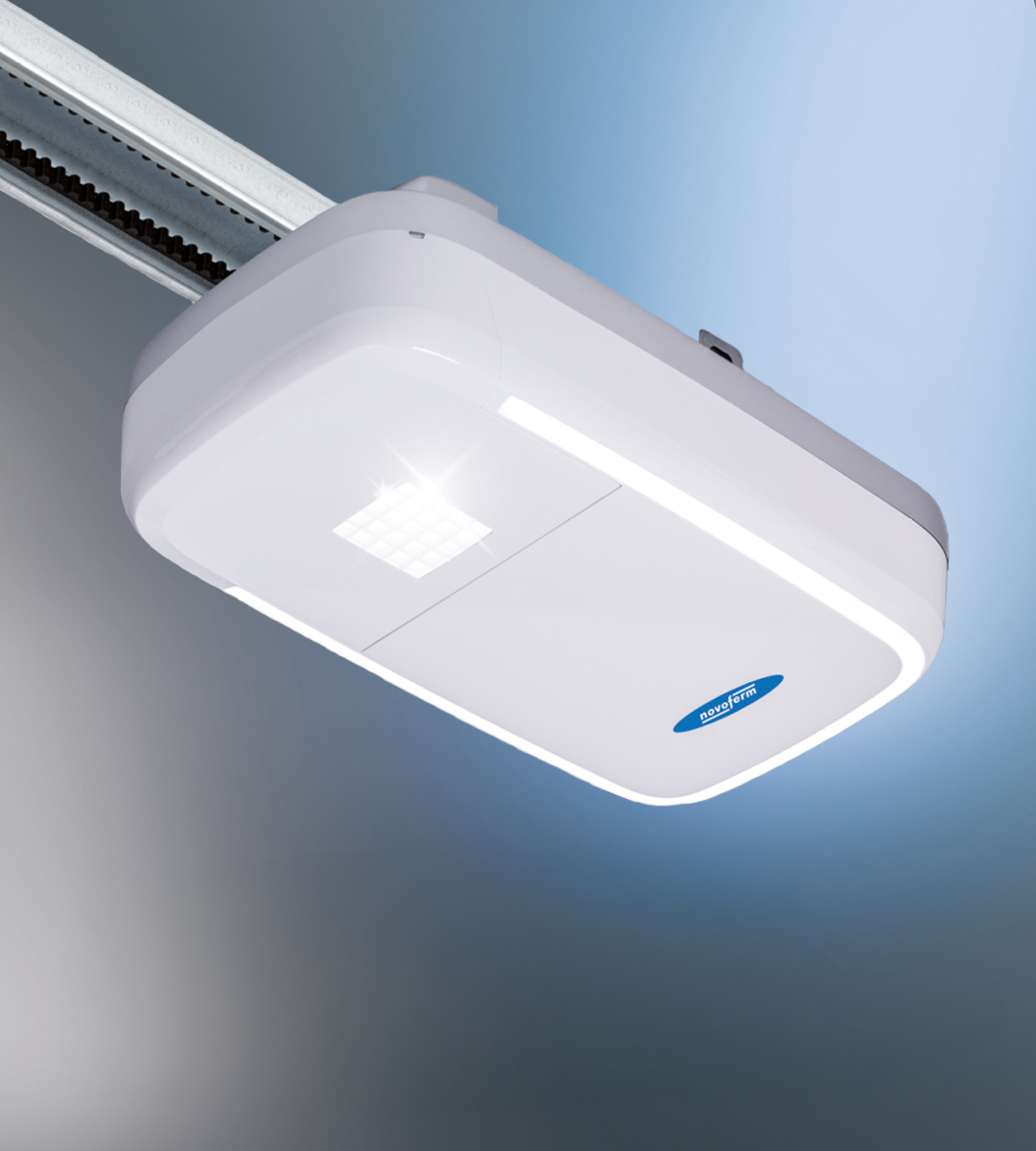

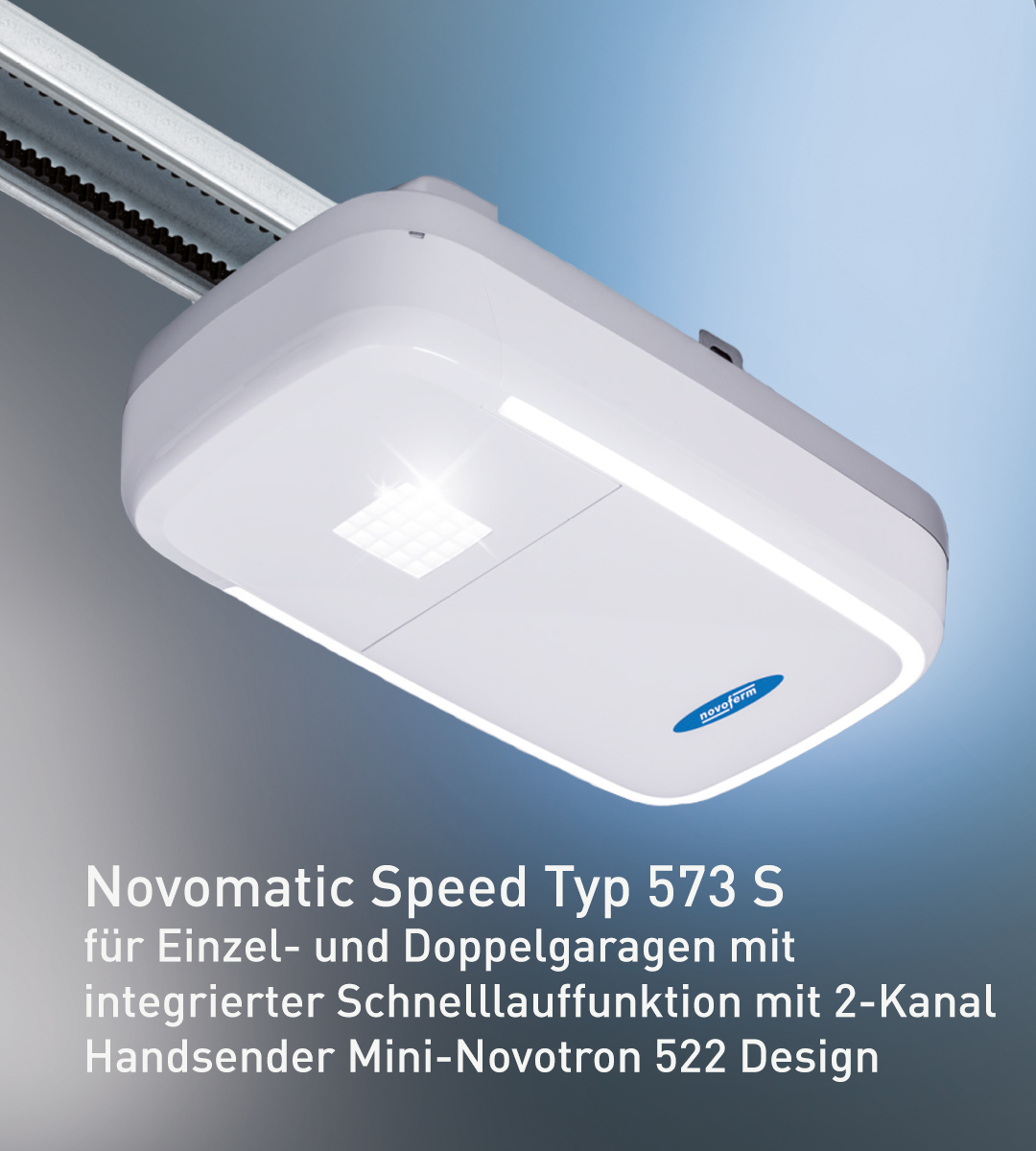

Novomatic Speed typ 573 S – do garaży jedno- i dwustanowiskowych, z zintegrowaną funkcją szybkiego otwierania.

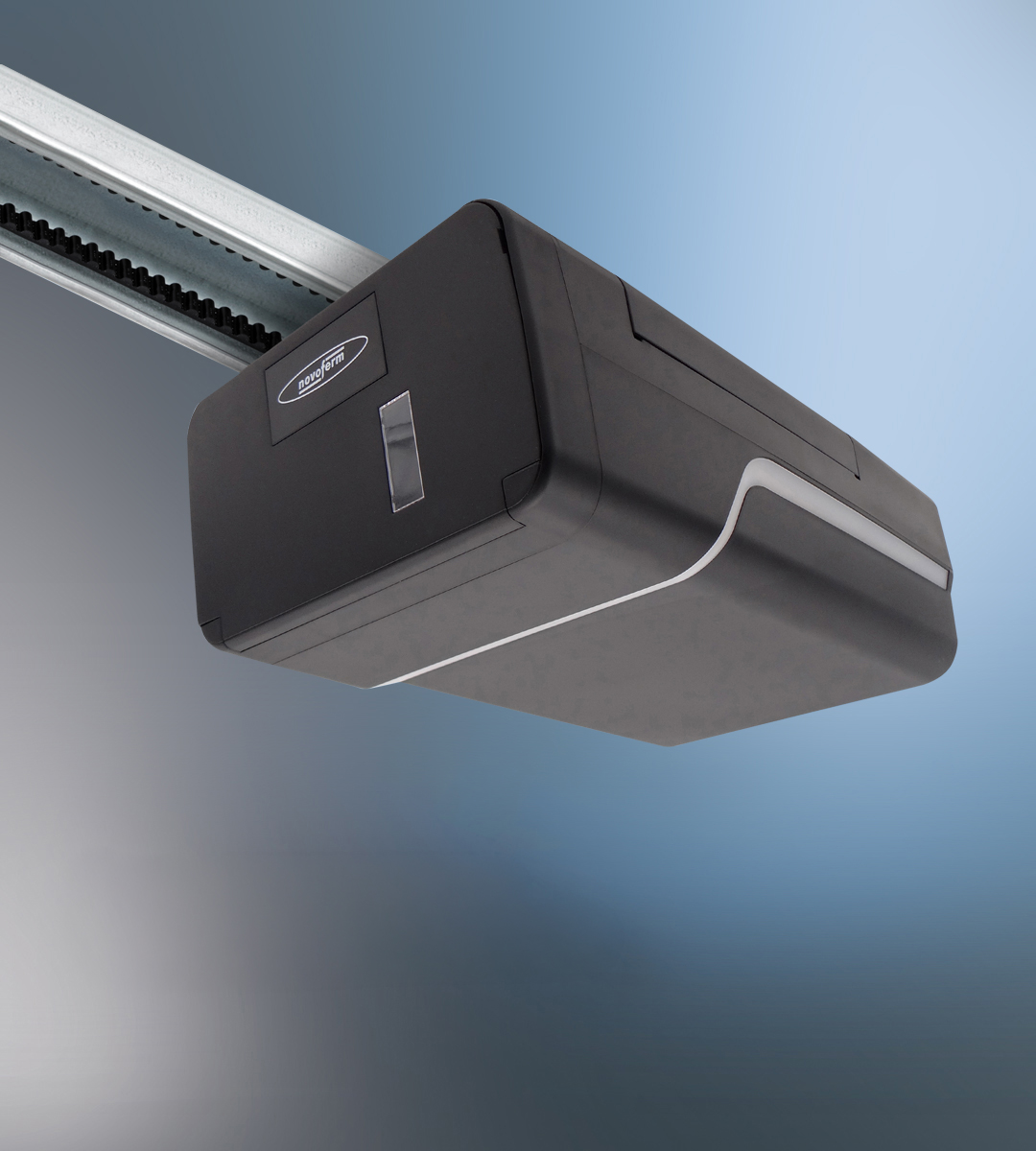

Novomatic 833 S – do mniejszych garaży zbiorczych oraz garaży podziemnych, również z zintegrowaną funkcją szybkiego otwierania.

PORÓWNANIE, FUNKCJE I AKCESORIA

Porównanie typów napędów

Porównanie napędów Novomatic

Napęd Novomatic	Novomatic 443	Novomatic Speed Typ 573 S	Novomatic 833 S
Siła ciągu i docisku	600 N	800 N	1.200 N
Prędkość ruchu	18 cm/s	24 cm/s	24/ 17 cm/s
Maksymalna powierzchnia bramy	10 m²	18 m²	18 m²
Ilość cykli dziennie (otwarcie/zamknięcie)	10	10	150*
Pobór energii w trybie czuwania	0,5 W	< 0,5 W	< 0,8 W
Wbudowane oświetlenie LED	5 W	7 W	7 W
Sterowanie przez aplikację	Tak	Tak	Tak

* – wartość orientacyjna dla intensywnego użytkowania

INNOWACYJNE, WYDAJNE I ENERGOOSZCZĘDNE

INNOWACYJNE I INTELIGENTNE

Dopracowana technologia zasługuje na nowoczesną obudowę. Napędy do bram garażowych Novomatic i Novomatic Speed łączą nowoczesną technikę z najwyższą efektywnością energetyczną i wyróżniają się nowym designem, energooszczędnym oświetleniem LED, szybszą prędkością działania (Novomatic Speed) oraz dodatkowymi opcjami ustawień.
W połączeniu z bramą segmentową garażową (wraz z fotokomórką) nowe napędy mogą być sterowane za pomocą smartfona lub sterowania głosowego. Do tego celu można użyć jednej z następujących aplikacji: Google Home, Homematic IP.

WYSOKA EFEKTYWNOŚĆ ENERGETYCZNA

Wszystkie nasze napędy do bram garażowych wyposażone są w nowoczesne i energooszczędne oświetlenie LED, które zapewnia wyjątkową jasność, oszczędność i wysoką efektywność energetyczną. Kolejną zaletą wielu naszych napędów jest niski pobór energii w trybie czuwania — zaledwie 0,5 W.

Funkcje te dostępne są w napędach:
Novomatic 443, Novomatic Speed typ 573 S oraz Novomatic 833 S.

OŚWIETLENIE LED I ZŁĄCZA
Oświetlenie LED w obudowie napędu zapewnia jasne i energooszczędne oświetlenie garażu.
Złącza do przewodowych akcesoriów, takich jak zewnętrzne oświetlenie czy lampy sygnalizacyjne, są łatwo dostępne.
Oddzielne gniazda dla Bluetooth i Mini-USB umożliwiają nie tylko dodatkowe, indywidualne ustawienia, ale także podłączenie inteligentnych akcesoriów, takich jak:

moduł Homematic IP do aplikacji Homematic IP,
moduł WiFi do sterowania przez Google Home.

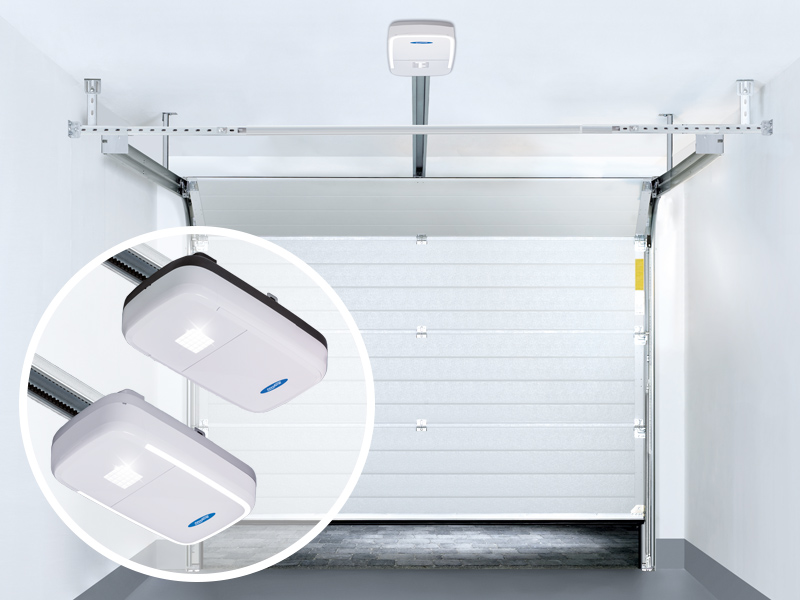

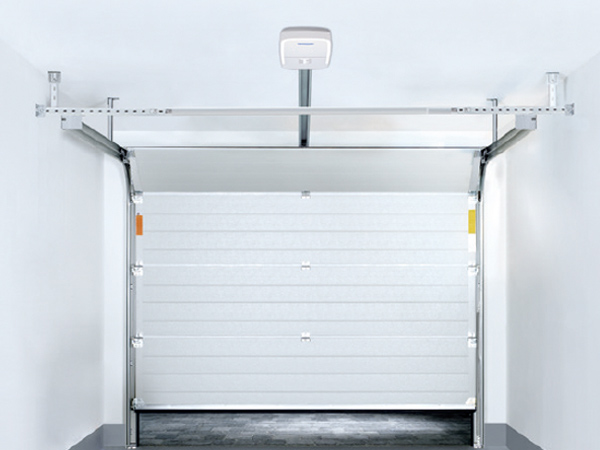

MONTAŻ PODSUFITOWY

Napędy Novomatic montuje się oszczędnie pod sufitem. Są idealnie dopasowane do wszystkich typów bram Novoferm, a jednocześnie nadają się również do modernizacji i doposażenia bram innych producentów.

PROGRAMOWANIE POPRZEZ MENU

Programowanie odbywa się w prosty i wygodny sposób za pomocą trzech przycisków oraz przejrzystego wyświetlacza.

Dzięki logicznej strukturze menu żadna ustawiona funkcja nie zostanie pominięta. Wszystkie parametry pozostają zachowane również w przypadku przerwy w dostawie prądu. Dzięki wyświetlaczowi matrycowemu stan pracy napędu jest zawsze czytelny.

Wyraźne kodowanie błędów umożliwia szybkie i bezpieczne przeprowadzenie analizy ewentualnych usterek.

WYSOKIEJ JAKOŚCI PRODUKTY Z GWARANCJĄ

Nasze napędy są produkowane zgodnie z rygorystycznym systemem zarządzania jakością DIN ISO 9001 i razem z naszymi bramami garażowymi spełniają kryteria bezpieczeństwa europejskiej normy dla bram DIN EN 13241.
Wszystkie napędy bram garażowych Novoferm zostały sprawdzone z każdym typem bramy Novoferm i spełniają aktualne normy oraz przepisy prawa, co minimalizuje ryzyko nieprawidłowego użytkowania.
Na mechanikę, silnik oraz sterowanie silnika naszych napędów bram garażowych udzielamy 5-letniej gwarancji.

ODZNAKA JAKOŚCI DAS.BAS.T
Odznaka jakości przyznawana przez Bundesverband Antriebs- und Steuerungstechnik, Tore e. V., dotyczy wyłącznie napędów, które spełniają wszystkie wymogi prawne i normatywne oraz oferują dodatkowe cechy wykraczające poza standard.

Wymagający proces certyfikacji i regularne kontrole gwarantują spełnienie najwyższych standardów jakości napędów Novoferm.

Napędy Novoferm:
NovoPort® Speed, Novomatic 443, Novomatic Speed Typ 573 S oraz Novomatic 833 S.

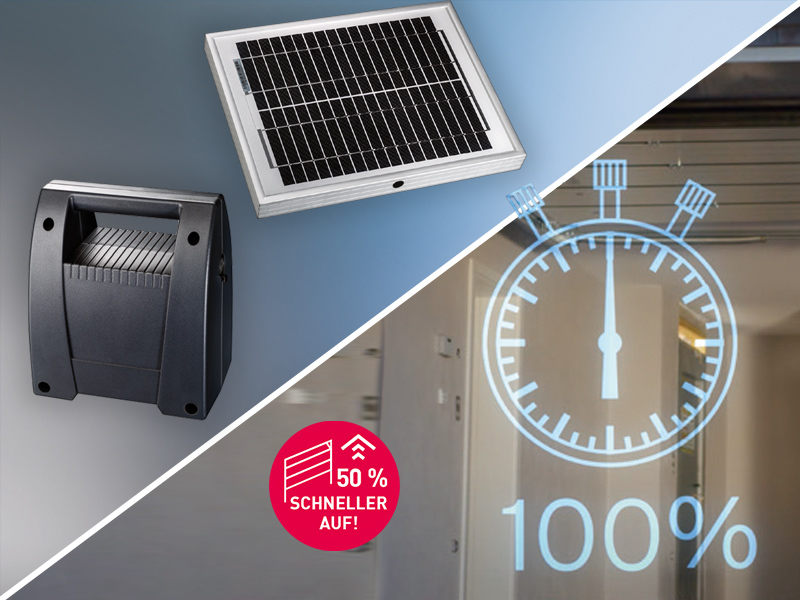

ZINTEGROWANA FUNKCJA SZYBKIEGO OTWIERANIA

Wysokiej jakości technologia i duża siła ciągu wynosząca 800 N łączą się w napędzie Novomatic Speed typ 573 S, tworząc nowoczesny system high-tech najwyższej klasy. Dopracowane rozwiązania techniczne, takie jak zintegrowana funkcja szybkiego otwierania, pozwalają na otwarcie bramy do 50% szybciej w porównaniu z tradycyjnymi napędami, zapewniając komfort na najwyższym poziomie.

Funkcja dostępna w napędzie:
Novomatic Speed typ 573 S

Wideo dotyczące funkcji szybkiego otwierania w napędzie Novomatic Speed typ 573 S

W tym wideo pokazano, jak działa funkcja szybkiego otwierania napędu do bram garażowych Novomatic Speed typ 573 S firmy Novoferm w porównaniu z tradycyjnymi napędami.

Pozycja wentylacyjna do wietrzenia garażu

Pozycja wentylacyjna

Regularne wietrzenie poprawia cyrkulację powietrza w garażu i zapobiega powstawaniu pleśni. Bramę można ustawić w pozycji wentylacyjnej z dowolnej pozycji, naciskając drugi przycisk na pilocie lub korzystając z aplikacji Homematic IP. Brama otwiera się wtedy o kilka centymetrów (wartość ustalana przez serwis). Jeśli nie zostanie zamknięta ręcznie za pomocą pilota, zamknie się automatycznie po 60 minutach.

Film o ustawieniach wentylacji

Ten film prezentuje ustawienia wentylacji zapewniające optymalną wentylację garażu.

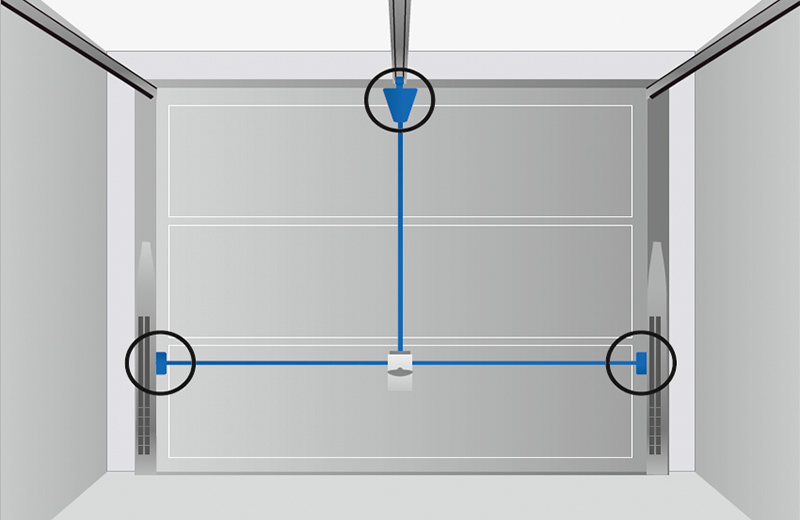

3-PUNKTOWE ZABEZPIECZENIE WEDŁUG ZASADY SEJFU

Bramy uchylne Novoferm z napędem Novomatic 443 i 3-punktowym systemem ryglowania (wraz z prowadnicą BDIP) zapewniają ochronę na zasadzie sejfu. Zapewnia to ryglowanie po obu stronach za pomocą masywnych bolców w ościeżnicy oraz dodatkowe zabezpieczenie poprzez samohamowanie napędu na górnej krawędzi skrzydła bramy.

Niezależne od podłoża, poziome ryglowanie z masywnymi bolcami w bocznych ościeżnicach jest odporne na manipulacje – nie można go otworzyć od zewnątrz, nawet przy użyciu narzędzi.

Zakres funkcji dla:
Novomatic 443 jako napęd systemowy dla bram uchylnych.

Elementy obsługi i akcesoria

KOMFORT NA NACIŚNIĘCIE PRZYCISKU

Elastyczne sterowanie bramą i oświetleniem, programowane menu i funkcje serwisowe oraz szeroka gama akcesoriów, takich jak przyciski i piloty, zapewniają łatwą i przyjazną dla użytkownika obsługę naszych systemów bramowych.

SAMOUCZĄCE SIĘ OGRANICZENIE SIŁY I OCHRONA PRZED MANIPULACJAMI

System napędowy monitoruje każdy ruch bramy, dzięki czemu żaden defekt mechaniczny nie pozostaje niezauważony. Czuły system automatycznego wyłączania, wykorzystujący technologię bezpieczeństwa z dwoma procesorami, natychmiast wykrywa przeszkody i automatycznie zatrzymuje bramę.

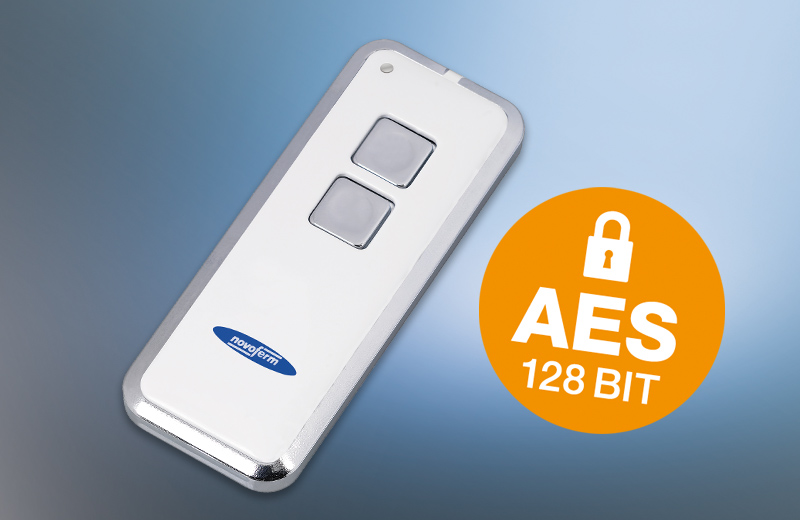

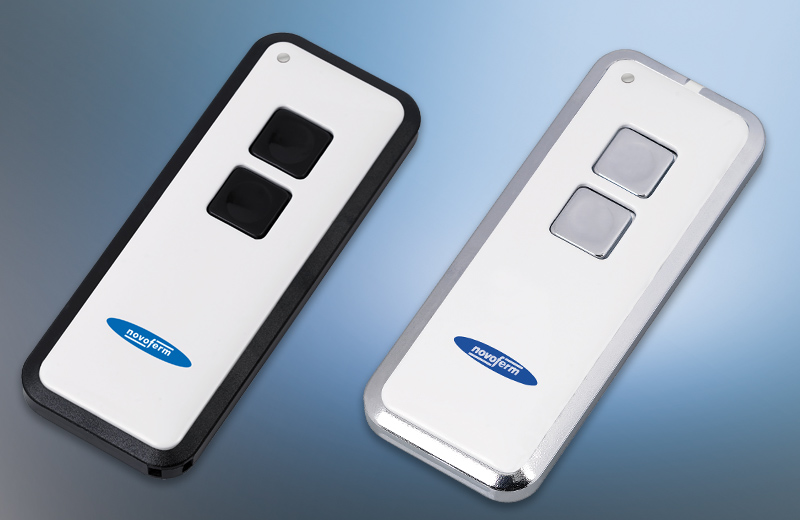

Dodatkowo stosowane są piloty z kodem zmiennym oraz 128-bitowym szyfrowaniem, odporne na manipulacje. Zapewnia to najwyższy poziom bezpieczeństwa.

Wideo dotyczące elementów obsługi

W tym wideo przedstawiono zastosowanie wielu dodatkowych elementów obsługi (pilotów, przycisków naciskowych i radiowych kodowanych itp.), które umożliwiają komfortowe sterowanie napędem bramy.

Najważniejsze zalety w skrócie

Nowoczesna obudowa z innowacyjnym systemem oświetlenia LED, zapewniająca energooszczędne i jasne doświetlenie
Funkcja szybkiego otwierania w napędzie Novomatic Speed Typ 573 S (do 50% szybsze otwieranie bramy)
Niskie zużycie energii w trybie czuwania (0,5 W)
Automatyczne zamykanie po określonym czasie – programowalne (wymagana fotokomórka)
Prosta obsługa i przyjazne dla użytkownika menu
Dostępne również rozwiązanie dla garaży bez przyłącza elektrycznego
Inteligentne sterowanie możliwe za pomocą smartfona, tabletu, poleceń głosowych, przycisków lub pilotów odpornych na manipulacje
Łatwa integracja z istniejącymi systemami Smart Home
Regulowana pozycja wentylacyjna do wietrzenia garażu
Moduł Bluetooth Novoferm umożliwia autoryzowanym serwisom ustawienie jasności, pozycji wentylacyjnej oraz czasu wietrzenia
Zgodność ze Smart Home

Programowanie napędów i akcesoriów

Jakie funkcje mogę zaprogramować w napędzie? Jak nauczyć napęd obsługi pilotów?

Programowanie napędów Novoferm, pilotów i przycisków odbywa się łatwo i wygodnie za pomocą trzech przycisków oraz czytelnego wyświetlacza na napędzie bramy. Dzięki logicznemu menu nie można pominąć żadnego ustawienia. Wszystkie parametry pozostają zachowane również w przypadku przerwy w dostawie prądu.

Nauka pilota Mini-Novotron 522

W tym wideo pokazano, jak nauczyć napęd Novoferm obsługi pilota Mini-Novotron 522 (2-kanałowy pilot z wymiennym kodem – KeeLoq), aby sterować otwieraniem i zamykaniem bram garażowych oraz/lub oświetleniem napędu.

Wideo dotyczące innych funkcji można znaleźć poniżej lub na kanale Novoferm na YouTube.

Programowanie funkcji i akcesoriów

Programowanie z obsługą menu

Programowanie z obsługą menu w napędzie

Programowanie jest proste i wygodne dzięki trzem przyciskom i czytelnemu wyświetlaczowi. Dzięki logicznemu prowadzeniu w menu nie można pominąć żadnego ustawienia. Wszystkie parametry pozostają zachowane nawet przy zaniku zasilania. Dzięki przezroczystej osłonie stan pracy napędu jest zawsze widoczny. Jasne kody błędów umożliwiają szybką i bezpieczną analizę usterek.

Dostępne funkcje w:
NovoPort® Speed, Novomatic 443, Novomatic Speed typ 573 S oraz Novomatic 833 S.

Ustawienia podstawowe

W tym filmie przedstawiono podstawowe ustawienia niezbędne do programowania napędów Novomatic.

Nauka jazdy bez zmiany krańcówek

W tym filmie pokazano, jak przeprowadzić nową procedurę nauki ruchu w napędach Novomatic Design, bez zmiany ustawionych pozycji krańcowych.

Odczyt cykli

Ustawienie cykli

W tym filmie pokazano, jak w napędach Novomatic odczytać liczbę cykli (otwarć i zamknięć bramy) oraz wersję oprogramowania.

Reset do ustawień fabrycznych

W tym filmie pokazano, jak w napędach Novomatic wykonać reset do ustawień fabrycznych.

Kasowanie funkcji radiowych

W tym filmie pokazano, jak w napędach bram garażowych Novomatic usunąć wszystkie wcześniej zaprogramowane polecenia i piloty oraz przywrócić napęd do ustawień fabrycznych.

Programowanie pilota Mini-Novotron 522

W tym filmie pokazano, jak zaprogramować pilot Novoferm Mini-Novotron 522 (2-kanałowy pilot z kodem zmiennym – KeeLoq), aby sterować napędami Novoferm do otwierania i zamykania bram garażowych oraz włączania oświetlenia napędu.

Programowanie radiowej klawiatury kodowej Signal 218

W tym filmie pokazano, jak zaprogramować radiową klawiaturę kodową Novoferm Signal 218 w kolorze białym, z wprowadzeniem 4-cyfrowego kodu bezpieczeństwa, umożliwiającego sterowanie napędami Novoferm do otwierania i zamykania bram garażowych.
Klawiatura umożliwia zaprogramowanie do 10 kodów dostępu.

Technika i szczegóły

Dane techniczne w skrócie

Parametr	NOVOMATIC 443	NOVOMATIC Speed Typ 573 S	NOVOMATIC 833 S
Siła ciągu i nacisku	600 N	800 N	1200 N
Zasilanie	230 V/ 50 Hz	230 V/ 50 Hz
Przewód zasilający	z wtyczką Schuko zgodną z normami UE, o długości 1 m	z wtyczką Schuko zgodną z normami UE, o długości 1 m	z wtyczką Schuko zgodną z normami UE, o długości 1,2 m
Cykl pracy	3 cykle/godz., maks. 10 cykli/dzień	3 cykle/godz., maks. 10 cykli/dzień	12 cykli/godz., maks. 150 cykli/dzień
Prąd roboczy	0,7 A	1,25 A	2,0 A
Zakres temperatur	-20 ° do +40 °C	-20 ° do +40 °C	-20 ° do +40 °C
Napięcie pracy silnika	24 V	24 V	24 V
Przekładnia	zamknięta przekładnia ślimakowa, samohamowania
Pobór mocy w trakcie pracy	160 W	240 W	440 W
Pobór mocy w trybie czuwania	< 0,5 W	< 0,5 W	< 0,8 W
Klasa ochrony	tylko do suchych pomieszczeń (IP 20)
Prędkość pracy	18 cm/s (łagodne start/stop = 7 cm/s)	otwieranie: 24 cm/s (łagodny start/stop = 7 cm/s) zamknięcie: 17 cm/s
Sterowanie	Mikroprocesorowe z głowicy silnika
Programowanie	Prowadzone przez menu z wyświetlaczem 7-segmentowym
Sekwencja sterowania	1. Impuls = napęd działa 2. Impuls = napęd zatrzymanie 3. Impuls = Zmiana kierunku ruchu
Odbiornik 433 MHz	128-bitowe szyfrowanie AES (do 30 sygnałów), 433 MHz		128-bitowe szyfrowanie AES, 433 MHz, KeeLoq (do 30 sygnałów) lub Multibit
Przycisk wewnętrzny	dostępny jako wyposażenie dodatkowe
Szybkie odblokowanie od wewnątrz	standardowo, z funkcją stałego odblokowania
Oświetlenie wnętrza garażu	dostępny jako wyposażenie dodatkowe

Montaż

Jak zamontować napęd Novomatic?

Poniższe wideo przedstawia krok po kroku montaż napędu Novomatic w połączeniu z bramą segmentową Novoferm. Filmy mają charakter jedynie uzupełniający w stosunku do instrukcji montażu, obsługi i konserwacji. Nie zastępują fachowego montażu przeprowadzanego przez wykwalifikowany i przeszkolony personel.

MONTAŻ NAPĘDU NOVOMATIC

W tym wideo przedstawiono krok po kroku montaż bramy garażowej segmentowej Novoferm typu ISO 45 EVO ze sprężyną skrętną oraz napędu Novomatic (Novomatic Speed 573 S).

Filmy można obejrzeć poniżej lub na kanale Novoferm YouTube.
