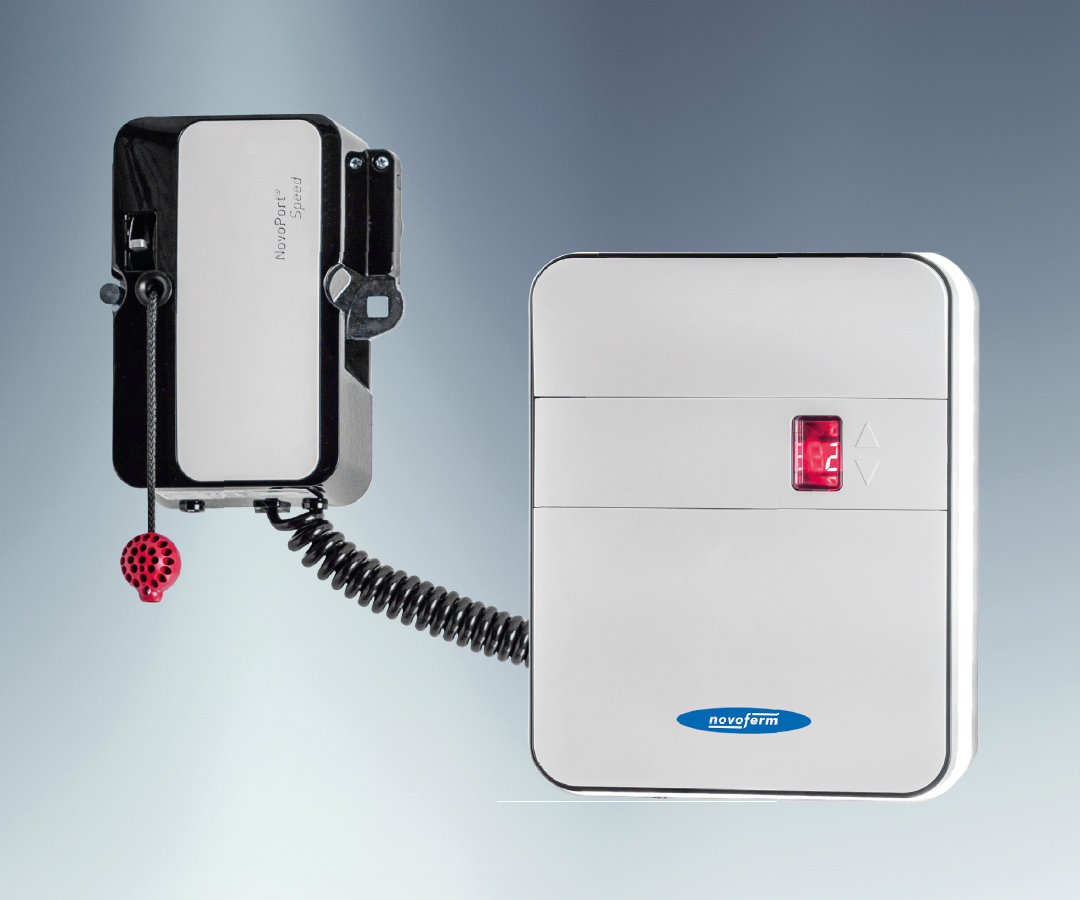

Napęd boczny do bram garażowych - Novoport Speed
Osoby wymieniające bramę garażową chcą poprawić ją zarówno pod względem estetycznym, jak i technicznym. Idealnym rozwiązaniem jest w tym przypadku zintegrowany system NovoPort® Speed, składający się z bramy, napędu oraz pilota zdalnego sterowania. Nowy design oraz dwukierunkowa komunikacja radiowa z funkcją informacji zwrotnej sprawiają, że system spełnia najnowsze standardy pod każdym względem. Dodatkowo zużycie energii w trybie czuwania wynosi wyjątkowo niskie 0,5 W.
Wszystkie elementy systemu NovoPort® Speed są ze sobą idealnie dopasowane i certyfikowane przez niezależne instytuty zgodnie z najnowszymi normami bezpieczeństwa. Na mechanikę, silnik oraz sterowanie silnika udzielamy 5-letniej gwarancji.
Tak prosta i wygodna modernizacja bramy garażowej jest możliwa tylko dzięki systemowi NovoPort® Speed firmy Novoferm.
Najważniejsze cechy „NovoPort Speed”
W tej animacji przedstawiono najważniejsze cechy napędu do bram garażowych „NovoPort Speed” w formie wizualnie atrakcyjnej i zwięzłej.
Dalsze animacje można znaleźć pod adresem:
youtu.be/IuFVVkhaXsg
CECHY, FUNKCJE I AKCESORIA
PRZEGLĄD DANYCH TECHNICZNYCH
PRZEGLĄD DANYCH TECHNICZNYCH NAPĘDU NOVOPORT SPEED
| Dane | NovoPort® Speed |
|---|---|
| Siła ciągu i nacisku | 650 N |
| Prędkość ruchu | 29 cm/ s |
| Maksymalna powierzchnia bramy | 17 m2 |
| Liczba cykli dziennie (otwórz/zamknij) | 10 |
| Zużycie energii w trybie czuwania | < 0,5 W |
| Zintegrowane oświetlenie LED | 6 W |
| Sterowanie przez aplikację | Ja |
| Montaż | Innovative Seitenmontage |
* Napęd NovoPort® Speed dostępny jest wyłącznie w połączeniu z segmentowymi bramami garażowymi Novoferm.

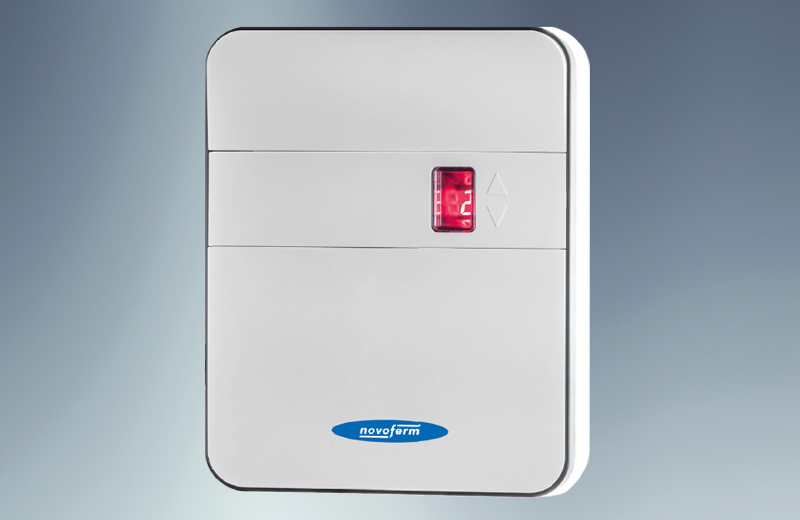

Innowacyjny, wydajny i energooszczędny
INNOWACYJNY I WYDAJNY
Dopracowana technika zasługuje na nowoczesną obudowę. Napęd do bram garażowych NovoPort® Speed łączy nowoczesną technikę z najwyższą efektywnością energetyczną i zachwyca nowym designem, energooszczędnym oświetleniem LED, wyższą prędkością oraz dodatkowymi opcjami konfiguracji.
Jeśli jest stosowany w połączeniu z bramą segmentową garażową (wraz z fotokomórką), można nim sterować za pomocą smartfona lub głosowo. W tym celu można użyć jednej z następujących aplikacji: Google Home, Homematic IP
ZINTEGROWANA FUNKCJA SZYBKIEGO OTWIERANIA
Wysokiej jakości technika i duża siła ciągu wynosząca 650 N łączą się w napędzie NovoPort® Speed, tworząc nowoczesny system high-tech najwyższej klasy. Dopracowane rozwiązania techniczne, takie jak zintegrowana funkcja szybkiego otwierania, umożliwiająca otwarcie bramy nawet do 50% szybciej niż w przypadku tradycyjnych napędów, zapewniają komfort na najwyższym poziomie.

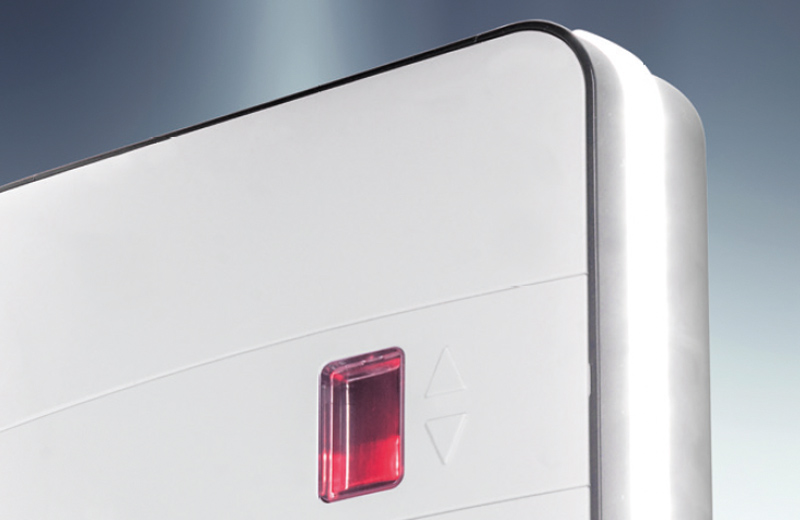

OBWODOWE OŚWIETLENIE LED I ZŁĄCZA
Obwodowa taśma LED (6 W) na obudowie sterownika zapewnia jasne, pośrednie oświetlenie garażu. Złącza do przewodowych akcesoriów, takich jak zewnętrzne oświetlenie czy lampy sygnalizacyjne, są łatwo dostępne. Oddzielne gniazda dla Bluetooth i Mini-USB umożliwiają nie tylko dodatkowe indywidualne ustawienia, ale także podłączenie inteligentnych akcesoriów, takich jak moduł Homematic IP do aplikacji Homematic IP, moduł WiFi dla Amazon Alexa, Google Home
WYSOKA JAKOŚĆ Z GWARANCJĄ
WYSOKA JAKOŚĆ Z GWARANCJĄ
Nasze napędy są produkowane zgodnie z rygorystycznym systemem zarządzania jakością DIN ISO 9001 i spełniają wraz z naszymi bramami garażowymi kryteria bezpieczeństwa europejskiej normy dla bram DIN EN 13241. Wszystkie napędy do bram garażowych Novoferm zostały przetestowane z każdą bramą Novoferm i spełniają obowiązujące normy oraz przepisy prawa, co eliminuje ryzyko niewłaściwego zastosowania.
Na mechanikę, silnik oraz sterowanie silnika naszych napędów do bram garażowych udzielamy 5-letniej gwarancji.
ODZNAKA JAKOŚCI BAS.T
Odznaka jakości nadawana przez Bundesverband Antriebs- und Steuerungstechnik. Tore e. V. przysługuje wyłącznie napędom, które nie tylko spełniają wszystkie wymagania prawne i normatywne, ale także oferują dodatkowe cechy produktu wykraczające poza standardowe wymagania. Wymagający proces certyfikacji oraz regularne kontrole gwarantują, że napędy Novoferm spełniają najwyższe standardy jakości.
* Napędy Novoferm:
Dotyczy modeli NovoPort® Speed, Novomatic 443, Novomatic 573 S oraz Novomatic 823 S
WEWNĘTRZNY PRZYCISK
WEWNĘTRZNY PRZYCISK
Przycisk do otwierania bramy od wewnątrz jest bezpośrednio zintegrowany z jednostką sterującą i nie wymaga zakupu ani montażu jako osobne akcesorium. W porównaniu z tradycyjnymi napędami sufitowymi, przycisk jest bardzo łatwo dostępny, dzięki korzystnemu umiejscowieniu jednostki sterującej napędu NovoPort® Speed na ścianie.
Wideo dotyczące przycisku naciskowego w NovoPort® Speed
W tym wideo pokazano zastosowanie wewnętrznego przycisku, który jest już standardowo zintegrowany w napędzie NovoPort® Speed.

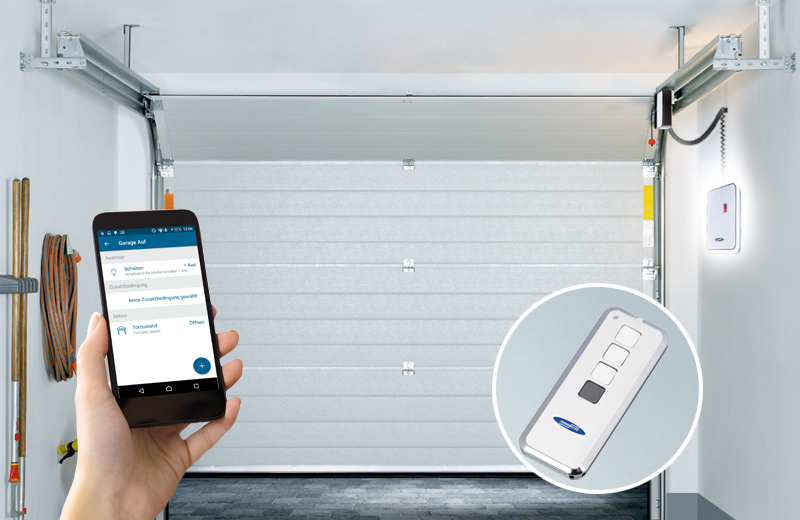

SPRAWDZANIE STANU BRAMY PRZEZ FUNKCJĘ DWUKIERUNKOWĄ
SPRAWDZANIE STANU BRAMY PRZEZ FUNKCJĘ DWUKIERUNKOWĄ
Bramy garażowe można teraz w sposób niezawodny i przejrzysty sterować za pomocą pilotów Mini-Novotron 523 Protect wykorzystujących funkcję dwukierunkową. Dwukierunkowa komunikacja radiowa z potwierdzeniem statusu zapewnia pełną kontrolę i aktualne informacje w każdej sytuacji oraz umożliwia łatwe sprawdzenie stanu bramy (otwarta/zamknięta) zarówno za pomocą nowego pilota, jak i smartfona.
Wideo dotyczące funkcji dwukierunkowej w NovoPort® Speed
W tym wideo pokazano, jak działa sprawdzanie stanu bramy dzięki wielokolorowej diodzie LED w pilocie Mini-Novotron 523 Protect od Novoferm. Dzięki kolorowi diody LED można w sposób niezawodny sprawdzić aktualny stan bramy.
POZYCJA WENTYLACYJNA DO WENTYLACJI GARAŻU
POZYCJA WENTYLACYJNA DO WENTYLACJI GARAŻU
Regularne wietrzenie poprawia cyrkulację powietrza w garażu i zapobiega powstawaniu pleśni. Dzięki naciśnięciu drugiego przycisku na pilocie lub za pomocą aplikacji Homematic IP, bramę można ustawić w pozycji wentylacyjnej z dowolnej pozycji, czyli otworzyć ją na 10 cm. Jeśli nie zostanie zamknięta ręcznie za pomocą odpowiedniego pilota, brama zamknie się automatycznie po 60 minutach.
ELEMENTY STERUJĄCE I AKCESORIA
KOMFORT NA WYCIŚNIĘCIE PRZYCISKU
Elastyczne sterowanie bramą i oświetleniem, menu sterujące funkcjami programowania i serwisu oraz szeroka gama akcesoriów, takich jak przyciski i piloty, zapewniają łatwą i przyjazną obsługę naszych systemów bramowych.
Dodatkowo pilot z 3 przyciskami i sprawdzonym systemem programowania Novoferm pozwala na szybką i łatwą konfigurację funkcji napędu.

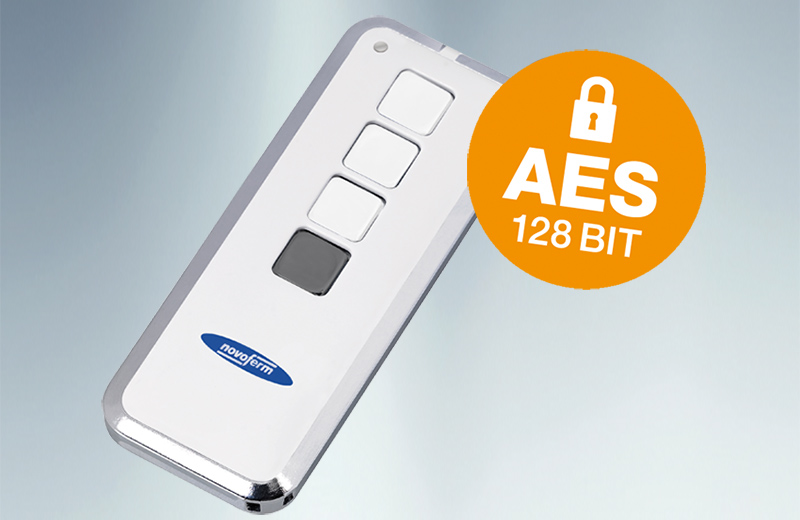

BEZPIECZNY PRZED MANIPULACJĄ PILOT W STANDARDOWYM ZESTAWIE
W standardowym wyposażeniu znajduje się 3-kanałowy pilot Mini-Novotron 523 Protect z szyfrowaniem 128-bitowym.
NAJWAŻNIEJSZE ZALETY, KTÓRE WYRÓŻNIAJĄ NASZ NAPĘD
- Zintegrowana funkcja szybkiego otwierania – brama otwiera się nawet do 50% szybciej (do 29 cm/s)
- Nowoczesna, o 20% niższa obudowa z obwodową taśmą LED zapewnia energooszczędne i jasne oświetlenie
- Wbudowane, pośrednie oświetlenie LED (6 W) włącza się automatycznie podczas otwierania bramy
- Automatyczne zamykanie po określonym czasie – możliwość programowania (wymagana fotokomórka)
- Inteligentne sterowanie – bramą można zarządzać za pomocą aplikacji lub poleceń głosowych
- Łatwa integracja z istniejącymi systemami SmartHome
- Regulowana pozycja wentylacyjna – zapewnia skuteczne wietrzenie garażu
- Najwyższe bezpieczeństwo pilota – automatyczne szyfrowanie sygnału AES 128-bit chroni przed manipulacją
- Wskaźnik stanu bramy na pilocie za pomocą diody LED (czerwona, żółta, zielona) lub w aplikacji
- Moduł Bluetooth Novoferm umożliwia fachowcom ustawienie jasności oświetlenia, pozycji wentylatora oraz czasu wentylacji
Programowanie napędów i akcesoriów
Jakie funkcje mogę ustawić w napędzie? Jak zaprogramować piloty?
Programowanie napędów Novoferm, pilotów i przycisków odbywa się łatwo i wygodnie za pomocą trzech przycisków i przejrzystego wyświetlacza na napędzie bramy. Dzięki logicznie ułożonemu menu żadna funkcja nie zostanie pominięta.
Wszystkie ustawienia pozostają zapisane nawet w przypadku przerwy w dostawie prądu.
Programowanie pilota Mini-Novotron 522
W tym wideo pokazano, jak zapisać pilota Novoferm Mini-Novotron 522 (2-kanałowy pilot z kodem zmiennym – KeeLoq), aby sterować napędami Novoferm Design do otwierania i zamykania bram garażowych oraz/lub oświetleniem napędu.
Wideo prezentujące inne funkcje znajdziesz poniżej lub na kanale Novoferm na YouTube.
https://www.youtube.com/NovofermVideos
Programowanie funkcji i akcesoriów
Programowanie prowadzone w formie menu
Programowanie napędu prowadzone w formie menu
Programowanie odbywa się łatwo i wygodnie za pomocą trzech przycisków i przejrzystego wyświetlacza. Dzięki logicznej obsłudze menu żadna funkcja nie zostanie pominięta. Wszystkie ustawienia pozostają zapisane nawet w przypadku przerwy w zasilaniu.
Dzięki przezroczystej osłonie stan pracy napędu jest zawsze widoczny. Jednoznaczne kody błędów pozwalają na szybką i bezpieczną analizę ewentualnych usterek.
Dostępne funkcje dotyczą modeli:
NovoPort® Speed, Novomatic 443, Novomatic Speed Typ 573 S oraz Novomatic 823 S
Ustawienia podstawowe
Ustawienia podstawowe
W tym wideo pokazano ustawienia podstawowe potrzebne do programowania napędów Novomatic Design.
Nowa nauka jazdy bez zmiany ustawień krańcowych
Nowa nauka jazdy bez zmiany ustawień krańcowych
Dowiedz się w tym wideo, jak szybko i bezpiecznie przeprowadzić nową naukę jazdy napędów Novomatic, nie zmieniając wcześniej ustawionych położeń krańcowych. Idealne rozwiązanie, aby utrzymać precyzję i wygodę obsługi bramy.
Odczyt liczby cykli
Ustawienie liczby cykli
W tym wideo pokazano, jak odczytać liczbę cykli pracy napędów Novomatic otwarć i zamknięć bramy) oraz wersję oprogramowania.
Przywracanie ustawień fabrycznych
Przywracanie ustawień fabrycznych
W tym wideo pokazano, jak przywrócić napędy Novomatic do ustawień fabrycznych, aby szybko i bezpiecznie rozpocząć konfigurację od nowa.
Ustawienie typu bramy
Kasowanie pilotów i sygnałów radiowych
W tym wideo pokazano, jak usunąć wszystkie dotychczas zapisane polecenia i piloty w napędach bram garażowych Novomatic oraz przywrócić napęd do ustawień fabrycznych.
Programowanie pilota Mini-Novotron 522
Programowanie pilota Mini-Novotron 522
W tym wideo pokazano, jak zapisać pilota Novoferm Mini-Novotron 522 (2-kanałowy pilot z kodem zmiennym – KeeLoq), aby sterować napędami Novoferm do otwierania i zamykania bram garażowych oraz/lub oświetleniem napędu.
Programowanie przycisku radiowego Signal 218
Programowanie przycisku radiowego Signal 218
Dowiedz się, jak zapisać przycisk radiowy Signal 218 w napędach bram garażowych, aby sterować otwieraniem i zamykaniem bramy w prosty i wygodny sposób.
TECHNIKA I SZCZEGÓŁY
Dane techniczne NovoPort® Speed
| Dane techniczne | NovoPort® Speed (dostępny tylko jako system bramowy) |
| Siła ciągu i docisku | 650 N |
| Zasilanie sieciowe | 230 V/ 50 Hz |
| Przewód zasilający | z wtyczką EU C7, 2-polowy, długość 1 m |
| Czas pracy ciągłej | 3 cykle/godzinę, maks. 10 cykli/dzień |
| Prąd roboczy | 1,25 A |
| Zakres temperatur pracy | -20 ° do +40 °C |
| Napięcie silnika | 24 V |
| Przekładnia | zamknięta przekładnia ślimakowa, samohamowna |
| Moc pobierana w trakcie pracy | 200 W |
| Moc pobierana w trybie czuwania | < 0,5 W |
| Klasa ochrony | tylko do suchych pomieszczeń (IP 20) |
| Prędkość pracy | 29 cm/s (Soft-Start i Soft-Stopp = 7 cm/s) |
| Sterowanie | sterowane mikroprocesorem |
| Programowanie | prowadzone w formie menu, z wyświetlaczem 7-segmentowym |
| Sekwencja sterowania | 1. Impuls = napęd rusza 2. Impuls = napęd zatrzymuje się 3. Impuls = zmiana kierunku ruchu |
| Sterowanie radiowe | 433 MHz, z kodem zmiennym KeeLoq, szyfrowanie AES 128-bit i dwukierunkowa komunikacja radiowa |
| Przycisk wewnętrzny | standardowo w obudowie sterownika |
| Szybkie odblokowanie od wewnątrz | w obudowie silnika z funkcją stałego odblokowania |
| Awaryjne odblokowanie od zewnątrz | dostępne jako opcjonalne wyposażenie |
| Oświetlenie wewnętrzne garażu | Power-LED 6 W, czas świecenia regulowany od 60 do 240 s, z opcją włączenia/wyłączenia sygnału ostrzegawczego |
| Oświetlenie zewnętrzne garażu | możliwość podłączenia maks. 500 W zewnętrznego oświetlenia lub lampy sygnalizacyjnej bezpośrednio |
| Ustawienie wentylacji | programowalne |
| Automatyczne wyłączanie | niezależnie ustawiane dla obu kierunków ruchu (10-stopniowa regulacja precyzyjna) |
| Urządzenia bezpieczeństwa | automatyczne dopasowanie siły z technologią bezpieczeństwa z 2 procesorami, cofanie w ruchu zamykania, częściowe cofanie przed pozycją zamkniętą (Soft-Start), zatrzymanie w ruchu otwierania |
| Końcowe wyłączanie | mikroprocesorowe sterowanie z odczytem drogi i punktem referencyjnym |
| Limit czasu pracy | silnik automatycznie wyłącza się po 90 s pracy |
| Ochrona przed zablokowaniem | oprócz automatycznego wyłączania wykrywana jest również sytuacja zatrzymania silnika |
| Zabezpieczenie przed podważeniem | dzięki samohamowności silnika przekładniowego oraz dodatkowej blokadzie mechanicznej przez górne rolki bramy (dotyczy bram segmentowych) |
| Szyna prowadząca | pasek zębaty zintegrowany w szynie prowadzącej bramy |
| Znak CE | tak |
| Możliwość sterowania przez aplikację | tak |
| Instalacja pod kątem 90° | nie |

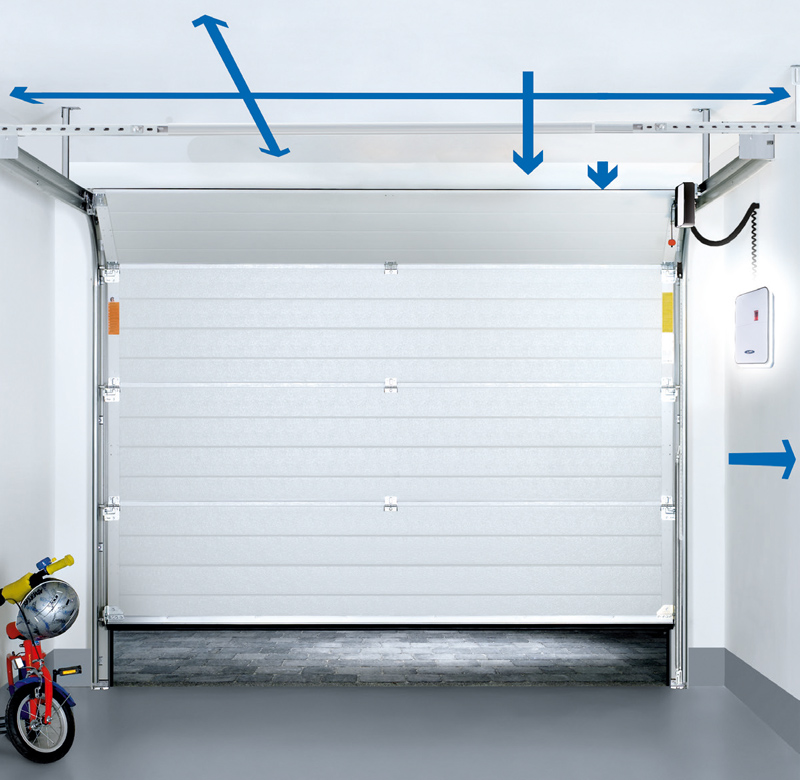

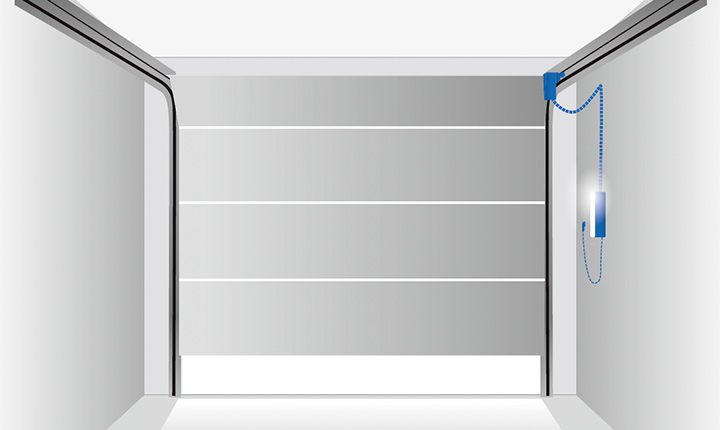

Wyjątkowa technika – elastyczny montaż boczny
Wyjątkowa technika – elastyczny montaż boczny
System napędowy NovoPort® Speed zapewnia najwyższy komfort nie tylko podczas użytkowania, ale już na etapie montażu. Silnik nie jest montowany jak tradycyjne napędy do sufitu, lecz prosto w boczną szynę prowadzącą bramy – w zależności od warunków budowlanych po prawej lub lewej stronie.
Dzięki temu sufit pozostaje wolny, a przeszkody montażowe są wyeliminowane już na początku.
Wszystkie podzespoły są wstępnie zmontowane i dopasowane fabrycznie – wystarczy je włożyć i gotowe!
Wyjątkowa technika – elastyczny montaż boczny

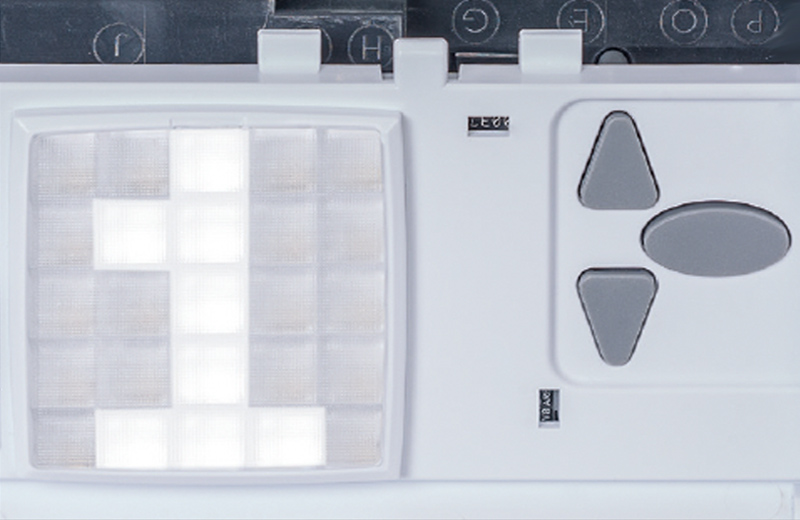

ZŁĄCZA DO AKCESORIÓW
Oprócz zintegrowanego oświetlenia LED (6 W) NovoPort® Speed wyposażony jest w łatwo dostępne złącza do przewodowych akcesoriów, takich jak zewnętrzne oświetlenie lub lampy sygnalizacyjne, którymi można sterować za pomocą pilota lub przycisku.
Zużycie energii w trybie czuwania jest wyjątkowo niskie i wynosi zaledwie 0,5 W. Dodatkowo, aby korzystać z dostępnych aplikacji, można podłączyć odpowiedni moduł wtykowy Novoferm.
Montaż
Jak zamontować napęd NovoPort?
Poniższe wideo przedstawia krok po kroku montaż napędu NovoPort w połączeniu z bramą segmentową Novoferm. Materiały wideo mają charakter wyłącznie pomocniczy i stanowią uzupełnienie instrukcji montażu, obsługi oraz konserwacji.
Nie zastępują one prawidłowego montażu wykonanego przez wykwalifikowany i przeszkolony personel.
Montaż bramy segmentowej ISO 45 z napędem NovoPort
Krok po kroku pokazano montaż bramy garażowej segmentowej typu ISO 45 z pionową sprężyną naciągową oraz innowacyjnym, opatentowanym napędem NovoPort do montażu bocznego.
Wideo prezentujące inne funkcje znajdziesz poniżej lub na kanale Novoferm na YouTube.
https://www.youtube.com/NovofermVideos
Szczegóły montażu

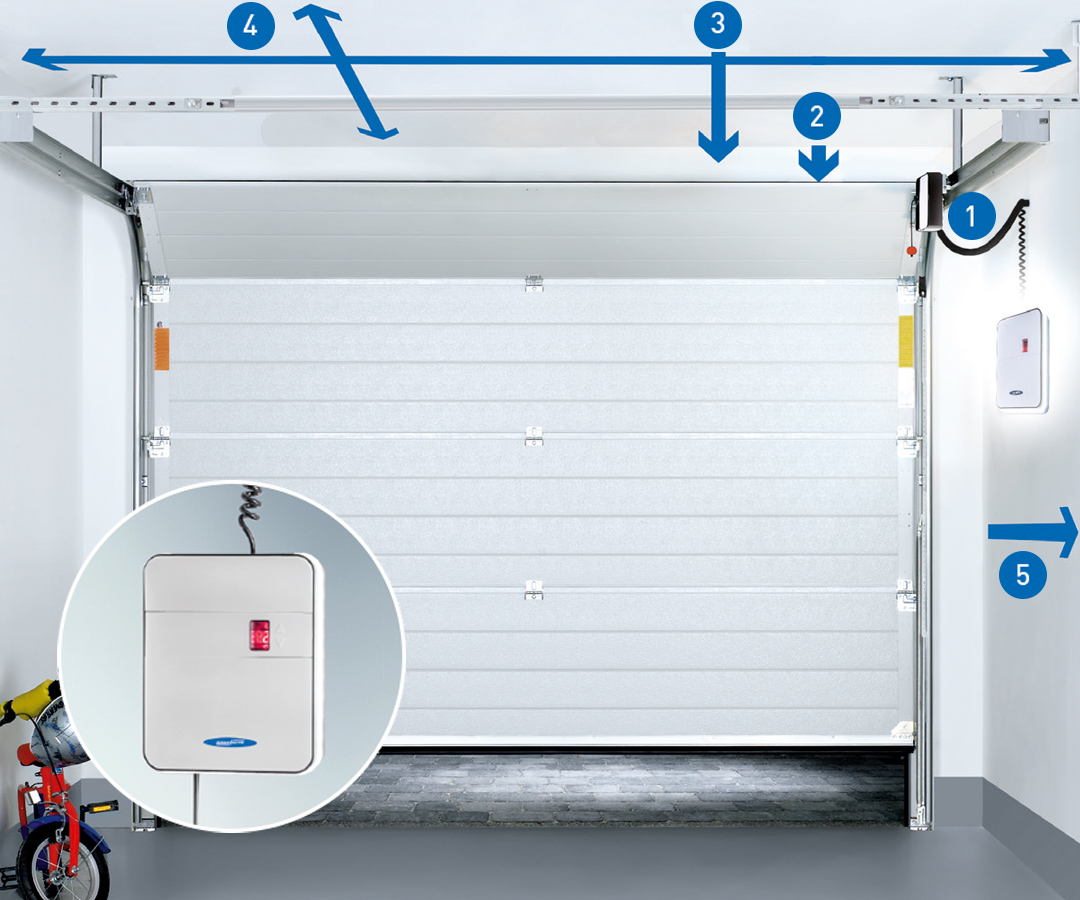

ELASTYCZNY MONTAŻ BOCZNY
ZALETY MONTAŻU
